Podwójne mocowanie kulowe RAM® - kompozytowa płyta nośna krótka

Podwójne mocowanie kulowe RAM® - kompozytowa płyta nośna krótka

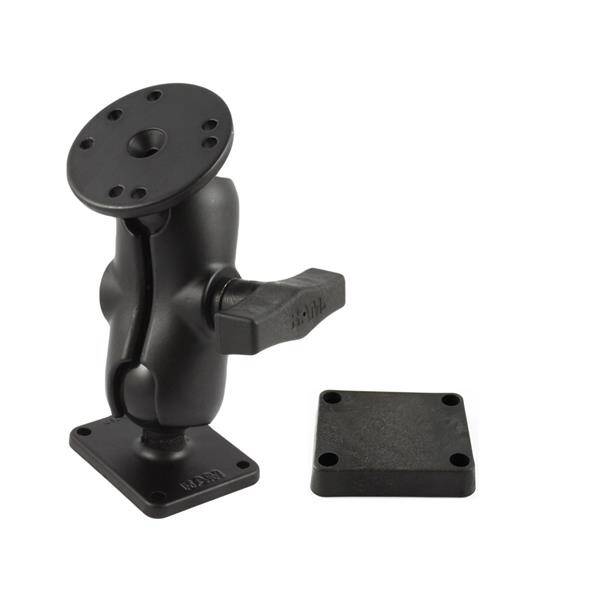

RAM-101-B-SAE1P składa się z krótkiego ramienia z podwójnym gniazdem, okrągłej podstawy o średnicy 2,5 cala z uniwersalnym układem otworów AMPS, prostokątnej podstawy 2 cale x 2,5 cala z wstępnie wywierconymi otworami w każdym rogu podstawy i backer plate. W uchwycie zaprojektowano opatentowaną gumową kulkę i gniazdo o średnicy 1,5 cala z punktami regulacji na obu końcach ramienia. Technologia gumowej kulki i gniazda pozwala na niemal nieskończoną regulację i doskonałe kąty widzenia.

Cechy produktu:

Podwójne mocowanie kulowe z okrągłą płytką 2,5" i prostokątną płytką 1,5" x 2" łączy się z komponentami RAM® zawierającymi uniwersalny wzór otworów AMPS.

W zestawie gumowa kula RAM® w rozmiarze C 1,5" i krótkie ramię z podwójnym gniazdem; technologia kuli i gniazda umożliwia niemal nieograniczoną regulację

Wykonany z malowanego proszkowo aluminium klasy morskiej zapewnia trwałość i niezawodność w najbardziej wymagających środowiskach.

Dożywotnia gwarancja

Dane techniczne produktu:

Waga produktu: 531 g

Sprzęt w zestawie: (1) 2" x 2.5" Kompozytowa płyta nośna|(1) 8" Opaska zaciskowa|(4) #10-24 x 1.5" Śruby maszynowe|(4) #10-24 Nakrętki Nylock|(1) #8 x 1/2" Wkręt do blachy|(1) #8 Podkładka|(1) 5/16" Spinacz do drutu

Wymiary produktu: Wysokość całkowita: 5,225"

Długość gniazdo-gniazdo: 2.5"

Wzór otworu: Płytka okrągła:|4-otworowa AMPS: 1,181" x 1,496"|3-otworowa 120-stopniowa: 1,812" Średnica|Płytka prostokątna: 1.5" x 2", AMPS 4-otworowy, 3-otworowy 120-stopniowy (mały)

Rozmiar płyty: Okrągły talerz: 2,5" średnicy|Płytka prostokątna: 2" x 2,5"

Udźwig: Standardowe użytkowanie: 1814,37 gramów|Ciężkie użytkowanie: 1360,78 gramów

Materiały: Aluminium klasy morskiej|Wysokowytrzymały kompozyt

Typ opakowania: Box

Typ montażu: Drill Down

Rozmiar kuli i gniazda: Rozmiar C 1,5" (mieści 1814,37 gramów)

Długość ramienia gniazda: Krótkie ramię

Części składowe: RAM-201U-B, RAM-202U, RAM-202U-225

Długość od gniazda do gniazda: 2.5"

Rozmiar kulki: Rozmiar C (1,5")
