Platforma do Canopy / Hardtop lub do szyn OEM Slimline II 1425 X 954 Front Runner

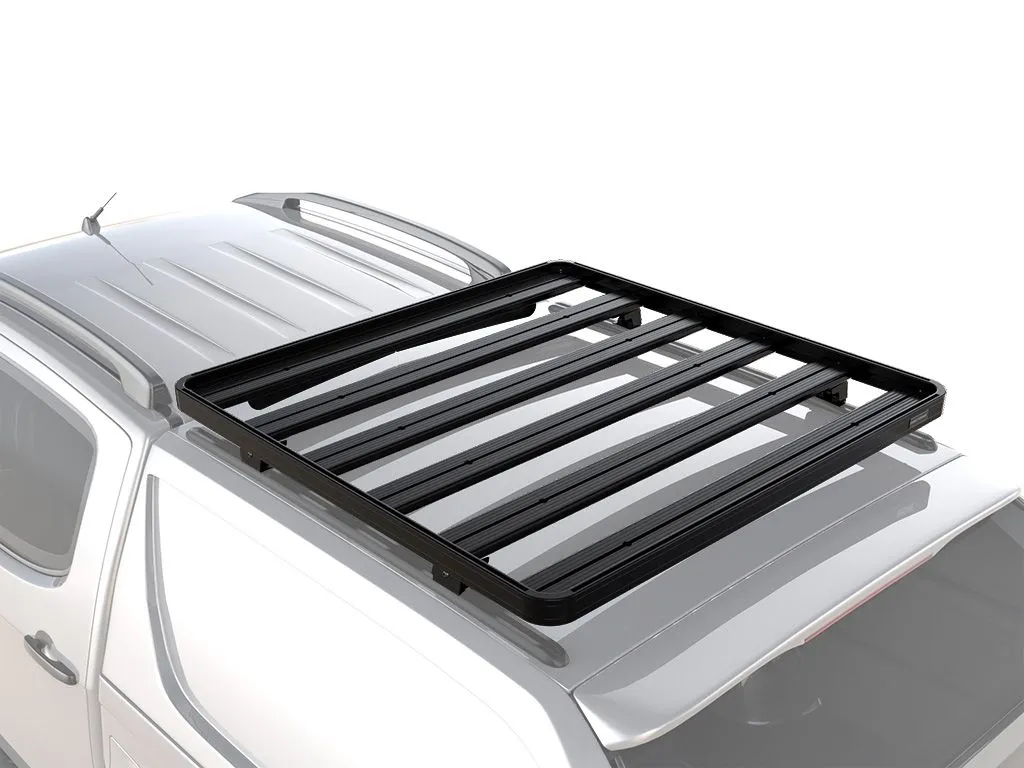

Bagażnik Slimline II Front Runner montowany na zabudowach ciężarówek, kabin kempingowych, nadbudówkach oraz przyczepach, o wymiarach nie większych niż około 1425 mm (szerokość) × 954 mm (długość). Zestaw bagażnika zawiera platformę Slimline II oraz cztery stopy montowane do fabrycznie zainstalowanych szyn (OEM) w zabudowie, nadbudowie lub przyczepie.

Platforma do Canopy / Hardtop lub do szyn OEM Slimline II 1425 X 954 Front Runner - cechy produktu:

• dedykowany bagażnik zapewnia wszechstronność i wytrzymałość
• w zestawie znajdują się wszystkie elementy niezbędne do instalacji platformy oraz instrukcje montażu
• do montażu w fabrycznych szynach mogą być wymagane dodatkowe elementy mocujące.

Platforma do Canopy / Hardtop lub do szyn OEM Slimline II - zawartość zestawu:

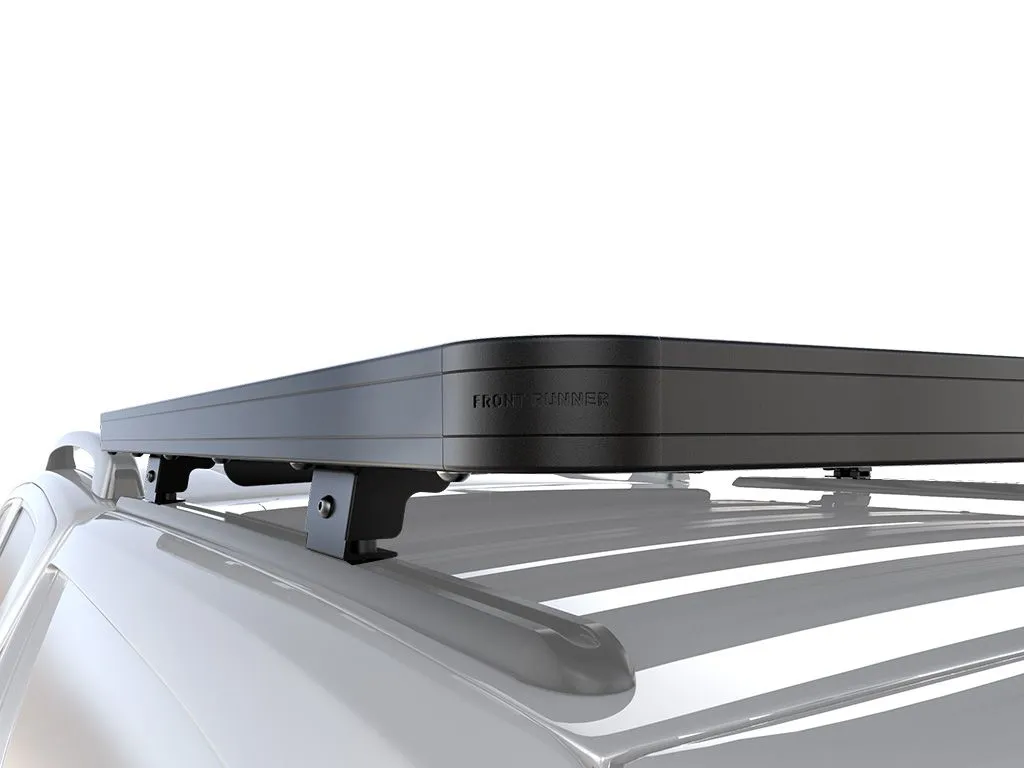

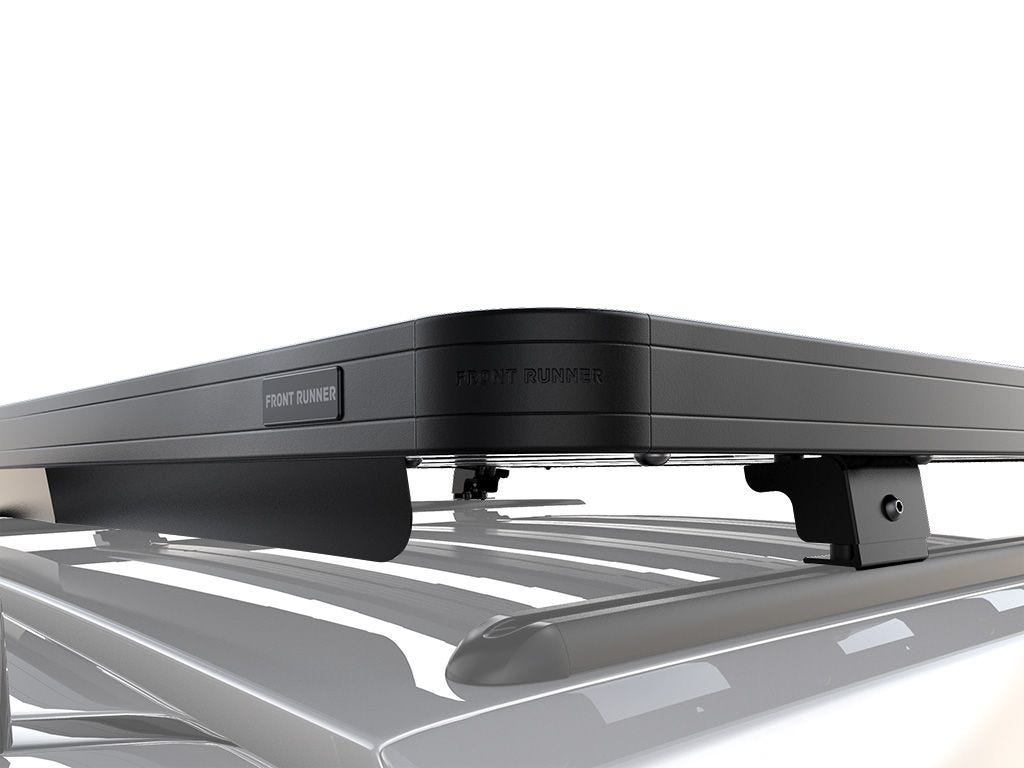

• 2 × FASS024 – zestaw stóp - 50 mm–60 mm – Front Runner
• 1 × RRSTJ05 – platforma Slimline II – 1425 mm (szerokość) × 954 mm (długość) – Front Runner.

Platforma do Canopy / Hardtop lub do szyn OEM Slimline II - dane techniczne:

Użytkowanie:

• maksymalna prędkość jazdy z zamontowanym bagażnikiem Front Runner wynosi 130 km/h.

Materiały użyte:

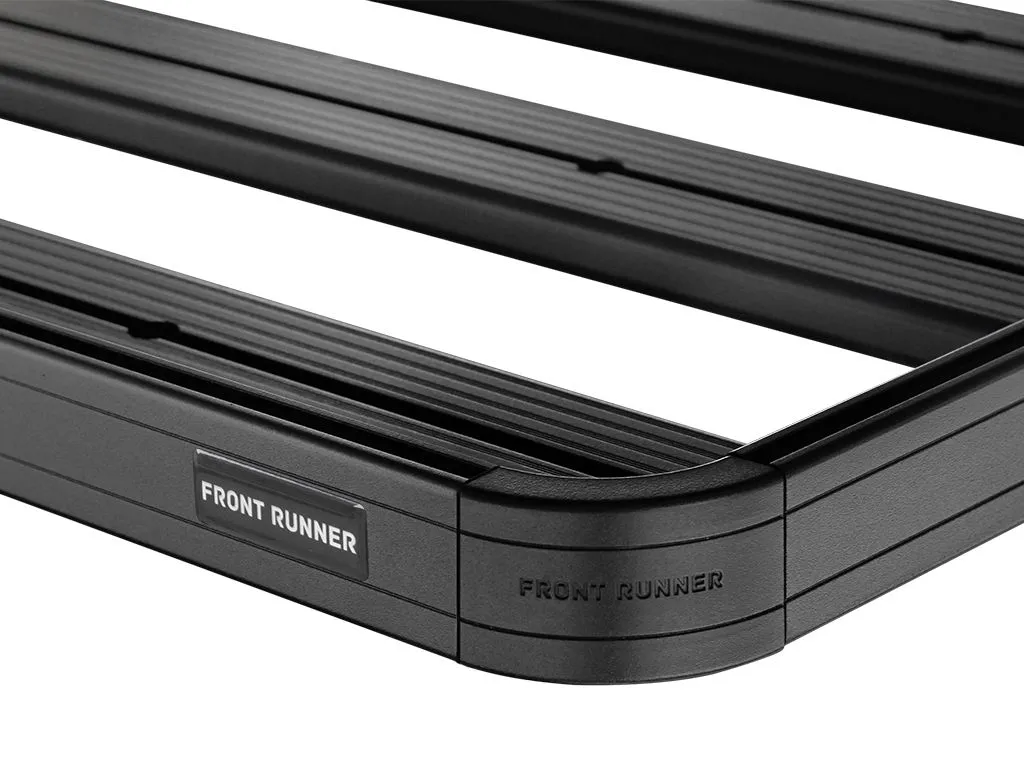

• aluminium T6 powlekane czarnym epoksydowym lakierem proszkowym
• stal o wysokiej wytrzymałości.

Przybliżona waga po zamontowaniu:

• 18 kg (41lbs)

Instrukcje montażowe:

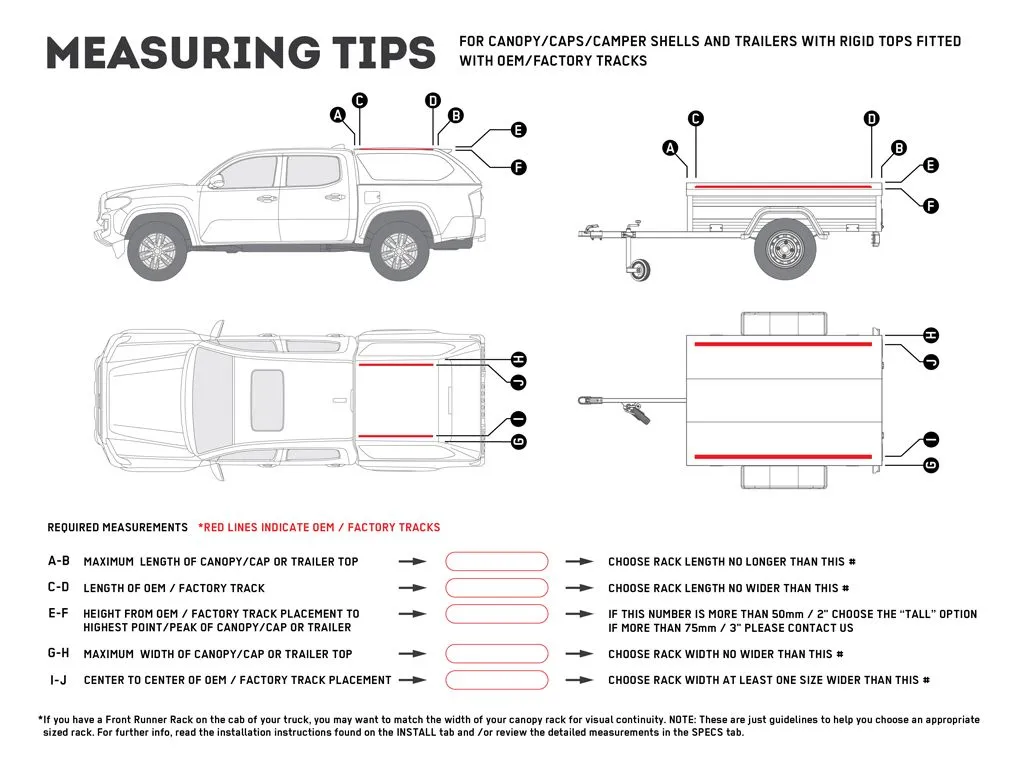

Aby stopy Front Runner i dołączone elementy montażowe były kompatybilne z fabrycznymi szynami zabudowy, muszą one spełniać następujące wymagania:

• szerokość podstawy rowka: min 20 mm / maks 25 mm
• wysokość podstawy rowka: min 6,5 mm / maks 10 mm
• szerokość otworu rowka: min 8,5 mm / maks 10,5 mm
• wysokość otworu rowka: min 2 mm / maks 5 mm.

Przed montażem skonsultuj się z producentem zabudowy w sprawie dopuszczalnego obciążenia szyn oraz całej konstrukcji.

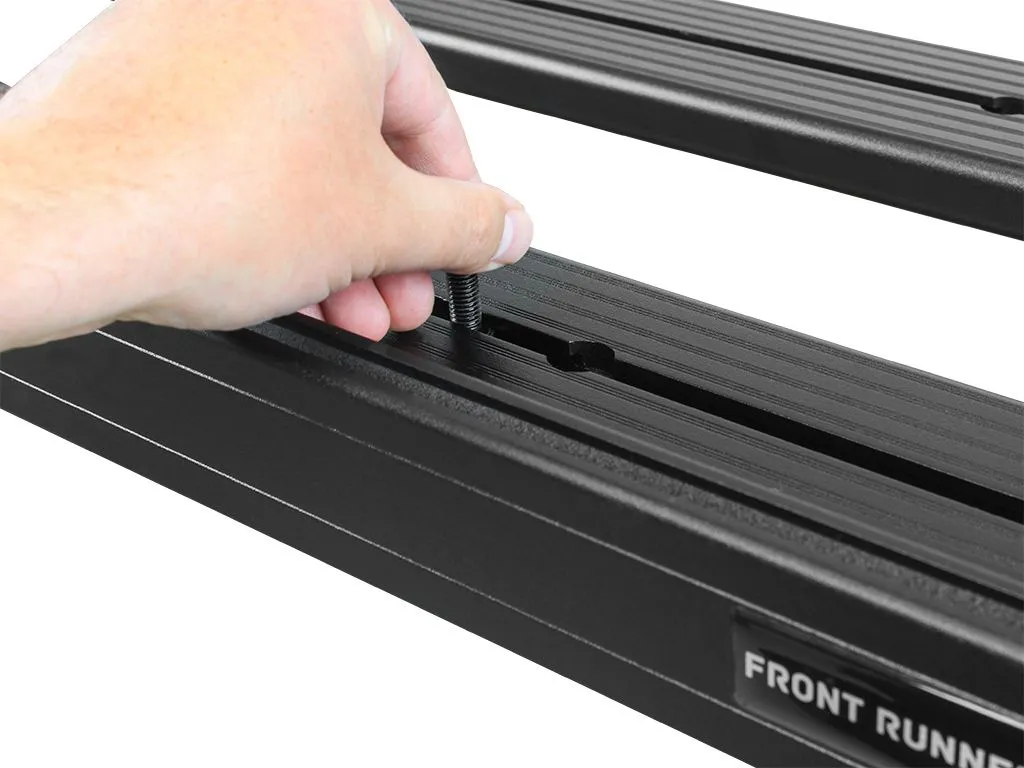

Rowki typu T na górnych i dolnych powierzchniach listew platformy bagażnika oraz profilach bocznych umożliwiają użycie standardowych śrub o średnicy 8 mm.

Aby określić przybliżoną wysokość od dachu pojazdu do górnej krawędzi bagażnika dachowego Slimline II, należy do wysokości platformy Slimline II (50 mm / 2") dodać wysokość stopy montażowej lub stopy zaciskowej, podaną powyżej.

Jeśli zestaw bagażnika Slimline II wykorzystuje nogi montażowe, należy do wysokości platformy Slimline II (50 mm / 2") dodać wysokość nóg, aby określić łączną wysokość bagażnika mierzoną od rynienek dachowych pojazdu.

Jeśli zestaw bagażnika Slimline II wykorzystuje szyny montażowe, należy do wysokości platformy Slimline II (50 mm / 2") dodać wysokość szyn, aby określić łączną wysokość bagażnika mierzoną od najwyższego punktu dachu pojazdu (tzw. crown).

Wymiary przesyłki:

• szerokość: 1425mm (56")
• długość: 954 mm (38")
• wysokość: 50 mm (2")
• waga: 21.4 kg (47.1lbs).
